Industrial plant में level measurement एकदम जरूरी चीज़ है। हमें पता होना चाहिए कि tank में liquid कितना है या silo में powder कहां तक भरा है। अगर level सही से monitor नहीं किया गया, तो overflow या dry-run जैसे बड़े issues हो सकते हैं।
अब बात आती है – इसे accurately कैसे measure किया जाए? कई तरीके हैं, लेकिन एक smart और टिकाऊ तरीका है Capacitance Level Sensor।
इस sensor की खासियत ये है कि इसमें कोई moving part नहीं होता, इसलिए maintenance बहुत कम होता है। ये sensor ना सिर्फ liquids, बल्कि solids जैसे powder, grains वगैरह के लिए भी accurate level बता सकता है।
इसका काम करने का तरीका capacitor जैसे होता है – imagine करो दो plates (tank wall और sensor probe), और उनके बीच का medium liquid या powder होता है। जैसे dielectric change होता है, sensor उसी हिसाब से capacitance में change detect करता है – और बस, level मिल जाता है!
Capacitance Level Sensor क्या होता है?
Capacitance Level Sensor एक ऐसा sensor होता है जो किसी tank या vessel के अंदर liquid या solid (जैसे powder) का level measure करने के लिए capacitance की property का use करता है।
अब simple language में समझो – ये sensor एक probe की तरह होता है जो tank के अंदर डाला जाता है। Tank की दीवार और sensor probe मिलकर एक capacitor जैसा behave करते हैं। जब tank खाली होता है, तो इन दोनों के बीच की हवा एक तरह का dielectric होती है। जैसे-जैसे liquid या powder भरता है, वो dielectric change होता है, और capacitance भी बदलती है।
Sensor इसी बदलती capacitance को sense करता है और बताता है कि level कितना है।
एक तरह से सोचो जैसे हम पानी में हाथ डालकर अंदाज़ा लगाते हैं कि कितना भरा है। ठीक वैसे ही ये sensor भी “feel” करता है कि कितना medium भरा है – बस ये electronically करता है!
Solid हो या liquid, दोनों के लिए काम करता है, और खास बात – इसमें कोई भी moving part नहीं होता, इसलिए maintenance भी कम होता है।
Working Principle of Capacitance Level Sensor
Capacitance Level Sensor का काम capacitance को measure करके ये बताना होता है कि tank में कितना liquid या solid भरा हुआ है।
अब capacitance क्या होता है?
Capacitance एक तरह की electrical storage capacity होती है, जो दो conductor (जैसे एक metal rod और tank wall) के बीच बनती है। इनके बीच में जो material होता है, उसे dielectric कहते हैं – और वही इस sensor की सबसे important चीज़ होती है।
एक आसान formula समझो
Capacitance ∝ Dielectric × Level Height
इसका मतलब:
जैसे-जैसे tank में liquid या solid ऊपर बढ़ता है, वैसे-वैसे dielectric material (liquid, powder, etc.) की मात्रा बढ़ती है → जिससे capacitance भी बढ़ जाती है।
एक example लो – tank खाली है, तो probe और wall के बीच हवा है (air dielectric)।
अब tank भरने लगा – हवा की जगह liquid आ गया (liquid का dielectric constant ज्यादा होता है)
तो capacitance बढ़ेगा → sensor को signal मिलेगा → और वो level show करेगा।
Dielectric Constant क्या होता है?
हर material का एक dielectric constant होता है। जैसे:
- Air = ~1
- Water = ~80
- Oil = ~2 to 4
- Powders = ~1.5 to 3 (approx.)
जितना ज्यादा dielectric constant, उतनी ज्यादा capacitance।

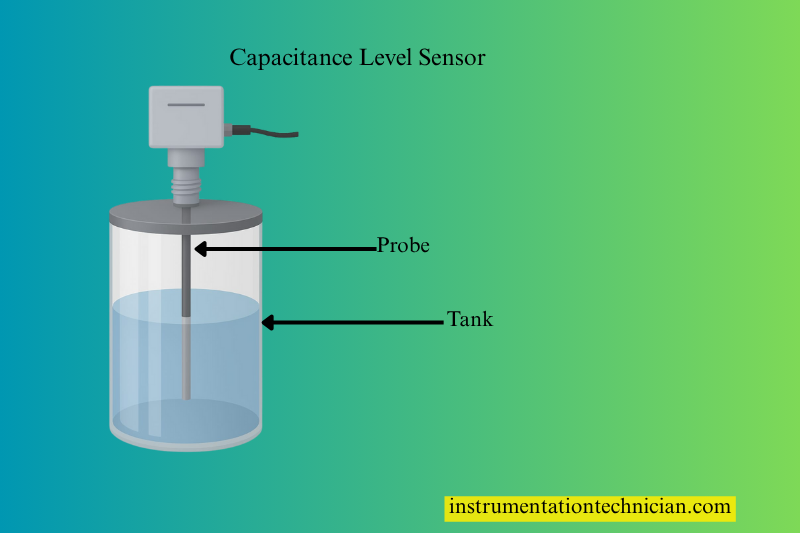

Capacitance Level Sensor के diagram में आप देख सकते हैं कि एक लंबा probe tank के अंदर vertically लगाया गया है। ये probe basically metal rod या flexible cable होता है। Tank की wall ही दूसरी तरफ की conductor होती है। मतलब tank wall और probe मिलकर एक capacitor की तरह काम करते हैं।
अब जब tank खाली होता है, तो probe और wall के बीच सिर्फ air होता है, जिसका dielectric constant बहुत ही कम होता है। जैसे ही tank में liquid भरने लगता है, तो probe के आसपास का medium बदलने लगता है — यानी air की जगह अब liquid आता है, जिसका dielectric constant ज्यादा होता है। इसी वजह से capacitance बढ़ती है।
Sensor के अंदर का electronics इस बढ़ती हुई capacitance को sense करता है और उसे एक standard signal में बदल देता है — जैसे 4–20mA या 0–10V।
4mA का मतलब tank खाली है,
और 20mA का मतलब tank full है।
Capacitance का change कितना होगा, ये इस बात पर depend करता है कि liquid कहाँ तक पहुंचा है, उसका dielectric constant कितना है, और probe की length कितनी है। Diagram में arrows ये दिखाते हैं कि जैसे-जैसे liquid level ऊपर जा रहा है, वैसे-वैसे capacitance भी बढ़ती जा रही है।
इस तरह sensor बिना किसी moving part के tank का level accurately measure करता है — चाहे वो water हो, oil हो या powder-type solid material।
Types of Capacitance Level Sensors
- Rod Type Probe
- Coaxial Probe
- Flexible Cable Probe
1. Rod Type Probe
Rod type probe एक simple सी metal rod होती है जो tank के अंदर vertically लगाई जाती है। ये sensor उस tank के अंदर level measure करता है जहाँ liquid या powder साफ-सुथरे और आसानी से flow करने वाले होते हैं। इसका design इतना सीधा होता है कि इसे छोटे या medium आकार के tanks में use करना आसान होता है। अगर tank में buildup या sticky material नहीं है तो rod type sensor काफी reliable रहता है। example के लिए, water tanks या oil storage में rod type probes अच्छे से काम करते हैं।
2. Coaxial Probe
Coaxial probe में rod के चारों तरफ एक outer metal tube लगी होती है। इसका benefit ये होता है कि capacitance measurement ज्यादा accurate और stable रहता है, खासकर तब जब tank का shape narrow या unusual हो या जब liquid का dielectric constant change होता रहे। यह design sensor को environmental disturbances से बचाता है और measurement को consistent बनाता है। ऐसे sensors pharma, food processing, और chemical industries में ज्यादा use होते हैं, जहाँ accuracy बहुत जरूरी होती है।
3. Flexible Cable Probe
Flexible cable probe एक लचीली metal cable होती है जिसे लंबी और ऊँची tanks में use किया जाता है। खासकर solid materials जैसे cement, fly ash, या powder storage में ये बहुत काम आता है क्योंकि ये dust, vibration, और abrasion को आसानी से झेल सकता है। इसकी flexible nature की वजह से ये rough environment में टिकाऊ रहता है और ऊँचाई में भी level measurement कर सकता है। उदाहरण के लिए, cement silos और grain storage में यह type sensor बहुत popular है।
FAQ-Capacitance Level Sensor
What is the working principle of a capacitive sensor?
Capacitive sensor काम करता है capacitance की property पर। जब दो conductive surfaces के बीच dielectric material (जैसे liquid या solid) का level बदलता है, तो capacitance भी बदलती है। sensor इस change को detect करता है और उसे level या presence के signal में convert करता है।
What are the applications of capacitance sensor?
Capacitance sensors का use कई industries में होता है, जैसे: liquids और powders का level measurement, humidity sensing, proximity detection, और material thickness मापन। खासकर chemical, food, pharma, cement, और water treatment plants में इन sensors का खूब इस्तेमाल होता है।
How do capacitive level sensors work?
Capacitive level sensor में एक probe और tank wall capacitor के दो plates की तरह काम करते हैं। जब tank में liquid या solid level बढ़ता है, तो probe के आस-पास dielectric medium बदलता है, जिससे capacitance में बदलाव आता है। sensor इस बदलाव को signal में बदलकर level बताता है।
What can capacitance be used for?
Capacitance का use electrical circuits में energy store करने के लिए होता है, sensors में proximity और level detect करने के लिए, और timing circuits में। इसके अलावा industrial measurement और control systems में भी capacitance का use होता है।
What is the main purpose of capacitance?
Capacitance का main purpose electrical charge को store करना होता है। ये एक तरह की energy storage device होती है, जो voltage के साथ charge को जमा करके circuit को stabilize करती है।
What is a real life example of capacitance?
Real life में capacitor हमारे मोबाइल, टीवी, और computer में होता है। एक आसान example है – camera की flash unit में capacitor energy store करता है और फिर एक बार में तेज light देता है। इसी तरह capacitance level sensors tank में liquid level को मापते हैं।
What is the principle of capacitance?
Capacitance का principle ये है कि जब दो conductive plates के बीच dielectric material होता है, तो वे electrical charge store कर सकते हैं। जितना ज्यादा dielectric constant या plate area होगा, उतनी capacitance बढ़ेगी, और जितनी दूरी plates के बीच होगी, capacitance कम होगी।
What are the applications of capacitors?
Capacitors का use filtering, energy storage, signal processing, power conditioning, motor starting, और tuning circuits में होता है। इनके बिना electronic devices ठीक से काम नहीं कर पाते।
How does a capacitance work?
Capacitance तब काम करता है जब दो conductive surfaces के बीच voltage difference होता है। वे charges को store करते हैं, और dielectric material के कारण electric field बनता है। ये stored energy बाद में circuit में release होती है।
What is the working principle of capacitance level meter?
Capacitance level meter का working principle ये है कि ये tank में liquid या solid के बदलते dielectric property को detect करता है। Probe और tank wall के बीच capacitance में होने वाला बदलाव sensor electronics से signal में बदल जाता है, जिससे level का पता चलता है।
अगर आपको ये article पसंद आया हो और आप Capacitance Level Sensors या instrumentation के बारे में और जानना चाहते हैं, तो नीचे comment करें या follow करें।
