जब भी industrial plant में pressure measure करना होता है, तो सबसे common होता है Bourdon Tube। ये एक mechanical device है जो fluid या gas के pressure को detect करता है और उसे readable dial (gauge) पर दिखाता है। normal language में कहु तो, Bourdon Tube एक ऐसा sensor है जो दबाव महसूस करता है और needle के ज़रिए हमें बताता है कि pressure कितना है।
इसका इस्तेमाल oil & gas, chemical, और power plants जैसे industries में किया जाता है, जहां accurate pressure monitoring ज़रूरी होता है। Bourdon tube दिखने में एक मुड़ी हुई pipe जैसी होती है जो pressure आने पर सीधी होने लगती है और यही motion needle को move करता है।
Working Principle – Bourdon Tube
Bourdon Tube का काम करने का principle बहुत ही simple और logical है. जब किसी closed curved metallic tube के अंदर fluid (gas या liquid) का pressure बढ़ता है, तो वो tube अपनी shape बदलती है — यानी थोड़ा सा सीधा होने लगती है।
इस movement को एक mechanical linkage system के ज़रिए pointer तक पहुंचाया जाता है। जैसे-जैसे pressure बढ़ता है, tube ज्यादा deform होती है और pointer dial पर घूमता है, जिससे हमको exact pressure reading मिलती है।
इसे एक simple example से समझो — garden pipe में जब पानी का pressure बढ़ता है, तो pipe फूलने लगता है और हल्का सीधा होने लगता है। Bourdon Tube भी इसी तरह react करता है।
इस principle को सबसे पहले French Engineer Eugène Bourdon ने 1849 में develop किया था। तभी से इसे Bourdon Pressure के नाम से जाना जाता है।
Process:
Pressure apply होता है ➝ tube expand होती है ➝ linkage move होता है ➝ pointer dial पर घूमता है ➝ reading मिलती है
यह technique आज भी industries में सबसे ज्यादा इस्तेमाल होती है, खासकर high-pressure applications में।
Types of Bourdon Tube
Bourdon Tube के design अलग-अलग होते हैं, ताकि अलग-अलग pressure ranges और applications को handle किया जा सके। main 3 प्रकार के Bourdon Tubes होते हैं:
1 C-Type Bourdon Tube
ये सबसे common और basic design है। इसका shape एक C shape) जैसा होता है — लगभग 270° तक घुमावदार।
जब pressure apply होता है, तो ये tube बाहर की तरफ expand होती है। इसका movement mechanical linkage के ज़रिए pointer तक जाता है।
C-Type Bourdon Tube का Use: Low से medium pressure के लिए किया जाता है(जैसे 0–600 psi)
Example: General purpose pressure gauges (boiler, pipeline आदि में)

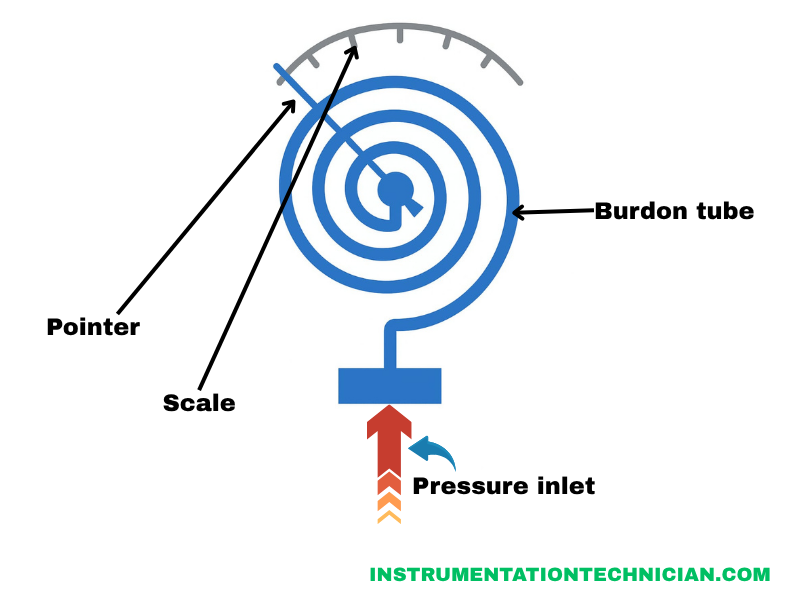

2 Spiral Bourdon Tube
Spiral shape में एक लंबी, घुमावदार coil होती है। C-type से ज्यादा movement मिलता है, इसलिए ये ज्यादा accurate reading देता है।
जैसे-जैसे pressure बढ़ता है, spiral खुलने लगता है और उसका end move करता है।
Spiral Bourdon Tube का Use Medium से high pressure measurement instruments में किया जाता है.
Example: Sensitive applications जहाँ ज्यादा accuracy चाहिए।
3 Helical Bourdon Tube
इसका shape spring जैसे helix होता है। यह सबसे ज्यादा displacement देता है — यानी pointer ज्यादा घूमता है, जिससे fine reading possible होती है।
Helical Bourdon Tube का Use High pressure और precise instruments में किया जाता है.
Example: Aerospace, hydraulic systems, lab instruments
FAQ – Bourdon Tube
What is a Bourdon Tube used for?
Bourdon Tube का use fluid (gas या liquid) के pressure को मापने के लिए होता है। इसे ज्यादातर pressure gauges में install किया जाता है जो boiler, compressor, pipeline, hydraulic system वगैरह में लगे होते हैं।
What is the principle of Bourdon Tube?
Bourdon Tube का principle simple है: जब अंदर pressure बढ़ता है, तो tube expand होती है। इसी movement को mechanical linkage pointer की movement में बदल देता है — जिससे dial पर reading दिखाई देती है।
What is the function of the Bourdon?
इसका main function है pressure को sense करके readable indication देना — ताकि operator समझ सके कि सिस्टम में कितना pressure है और उसे control करना है या नहीं।
What is the working principle of pressure gauge?
Most pressure gauges, specially analog वाले, Bourdon tube principle पर ही काम करते हैं। अंदर pressure apply होने पर tube move करती है और needle घूमती है।
What is the basic principle of pressure measurement?
Pressure = Force / Area
जब किसी surface पर कोई force apply होती है, तो वह pressure बनाती है। इसे sensor या Bourdon tube measure करता है।
What is the pressure gauge of a Bourdon tube?
ये एक mechanical type pressure gauge होता है जो बिना electricity के भी काम करता है — और काफी भरोसेमंद होता है।
What determines the pressure range of the Bourdon tube?
Bourdon tube की material (जैसे bronze, stainless steel), thickness और shape (C-type, spiral, helical) यह तय करता है कि वह कितना pressure झेल सकता है।
अगर आपको Bourdon Tube या Instrumentation से जुड़ा कोई doubt है. नीचे comment जरूर करें.
